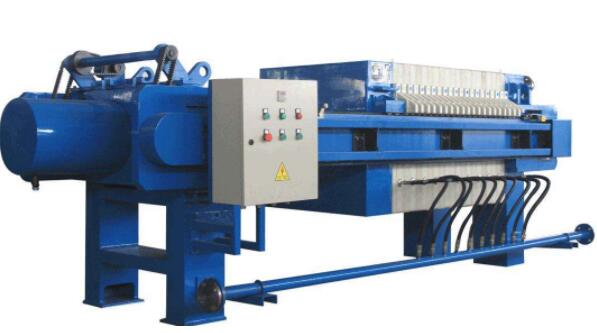

箱式压滤机

      箱式压滤机工作原理：板框式的滤室有一块平板滤板和一块中空的滤框组成，滤布固定在板框上的，这是早期主要压滤机形式，箱式压滤机的主要优点是更换滤布方便，缺点是效率低、过滤效果不好、滤板容易坏；箱式压滤机的滤室是由相邻两块凹陷的滤板构成。

工作原理：

    箱式压滤机工作原理是由滤板排列组成滤室（滤板两侧凹进，每两块滤板组合成一厢形滤室）。

    原理如下：滤板的表面有麻点和凸台，用以支撑滤布。滤板的中心和边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上，由压紧装置压紧滤板。滤板之间的滤布起密封作用。

    在输料泵的压力作用下， 将需要过滤的物料液体送进各滤室，通过过滤介质（根据不同行业选择合适的滤布），将固体和液体分离。在滤布上形成滤渣，直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼（滤饼储存在于相邻两个滤板间），清洗滤布，重新压紧板滤开始下一工作循环。

     滤布固定在板框上的，这是早期主要压滤机形式，箱式压滤机的主要优点是更换滤布方便，缺点是效率低、过滤效果不好、滤板容易坏；箱式压滤机的滤室是由相邻两块凹陷的滤板构成的，滤布固定在每块滤板上，箱式压滤机的主要优点是效率较高、效果较好、滤板也相对耐用（相同条件下），不过自动化程度都较高，清洗滤布也有自动装置，一般更换滤布的次数也不会频繁。

优点：

     主要优点是进料时损耗少，过滤速度快，耐高温及高压，密封性能好，滤饼洗涤均匀，含水率低，且各滤室压力均匀不易坏板，基本适用于所有的固液分离行业。
